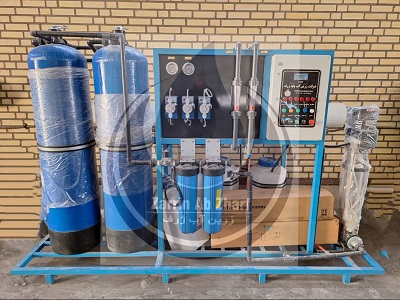

دستگاه تصفیه آب اسمز معکوس

دستگاه تصفیه آب اسمز معکوس (Reverse Osmosis)

تصفیه آب اسمز معکوس (Reverse Osmosis):دستگاه اب شیرین کن  که معمولا RO شناخته میشوند فرآیندی است که در آن آب دیونایز بوسیله یک غشاء نیمه تراوا تولید میشود .در این فرآیند آب با فشار از درون غشایی عبور میکند و نیترات و سایر مواد معدنی و میکرو ارگانیسم ها و مواد شیمیایی را حذف می کند . سیستم اسمز معکوس بهترین روش برای حذف نمک از آب های شور میباشد. در این فرآیند بوسیله پمپ های طبقاتی آب به غشای نیمه تراوا پمپاژ میشود و از این غشاء فقط مولکول های آب می توانند عبور کنند . امروزه دستگاه های آب شیرین کن RO در تامین آب مورد نیاز کشورهای مختلف جهان نقش بسزایی دارند و با توجه به افزایش مصرف آب و کاهش منابع طبیعی و تجدید پذیر آب شیرین این نقش روز به روز پر رنگ تر میشود . الکترودیالیز نیز به عنوان یک فرآیند غشایی شده در مقیاسهای کوچک و جهت تصفیه آبهایی با غلظت کم نمک به کار گرفته میشود .



مزایای تصفیه آب اسمز معکوس (Reverse Osmosis):

1-حذف مواد جامد محلول تا 99 درصد

2-راهبری و نگهداری ساده

3- آلاینده های مضر و سدیم را کاهش می دهد

تجهیزات اصلی سیستم  اسمز معکوس (Reverse Osmosis):



الف)واحد پیش تصفیه (Multimedia Pretreatment):

1-واحد ضد عفونی اولیه : گند زدایی اولیه روی آب خام ورودی و آب پاک خروجی از دستگاه آب شیرین کن در این واحد صورت میگیرد.

2-فیلتر های شنی و کربنی (Media Filtration):این واحد جهت حذف ذرات معلق بالاتر از 20 میکرون ،رنگ ،بو،طعم ، وکلر مازاد درآب خام ورودی به سیستم RO استقرار می یابد.

3-فیلتر های میکرونی(MF Filtration)

عملکرد: آخرین واحد در سیستم اسمز معکوس جهت حذف ذرات معلق کوچکتر از 20 میکرون میباشد.

جنس فیلتر : پلی پروپیلن (P.P)

جنس محفظه : پلی وینیل کلرایدPVC

قطر منافذ: 5 میکرون

4-واحد ضد عفونی ثانویه : باقیمانده میکروبها موجود در آب در این قسمت توسط اشعه ماوراءبنفشUV از بین میرود.

ب)تجهیزات اسمز معکوس (Revers osmosis):

1-پمپ فشارقوی(High Pressure Pump) : جهت غلبه بر فشار اسمزی در سیستم استقرار پیدا میکند.

تجهیزات : پمپ مجهز به لوله کشی جریان by-pass ،شیر آلات کشویی و یکطرفه ،فشار سنج و پرشرسویچ در ورودی و خروجی میباشد .

2-محفظه تحت فشار (Pressure Vessel) : محفظه ای است برار استقرار و نگهداری از غشای نیمه تراوا

3- غشاء نیمه تراوا (Membran) : هسته اصلی واحد اسمز معکوس است و پدیده انتفال آب شیرین در این قسمت صورت میگیرد.

جنس ممبرانRO : پلی آمید

4-سیستم تزریق مواد شیمیایی ضد رسوب (Anti scalant): جهت جلوگیری از تشکیل رسوب و گرفتگی غشاءهای نیمه تراوا سیستم RO در آب خام ورودی تزریق میشود .

5- سیستم شستشوی CIP : جهت شستشوی سیستم RO

ب)تجهیزات اندازه گیری سیستم اسمز معکوس

1-دستگاه اندازه گیری چند منظوره : اندازه گیری TDS-EC

2- فشار سنج (Manometer) : جهت اندازه گیری فشار در نقاط زیر در سیستم RO نصب میشود : آب خام ورودی به سیستم ، قبل وبعد از فیلتر های شنی و کربنی ، بعد از پکپ فشار قوی ، قبل و بعد از هر مدول، خروجی تولید،خروجی پساب

3-دبی سنج (Flow meter): جهت تندازه گیری میزان آب ورودی به سیستم ، آب تولیدی توسط سیستم و آب دورریز

د)تجهیزات کنترلی سیستم اسمز معکوس

1-دستگاه کنترل کننده فشار پایین (Low pressure switch): جهت کنترل فشار آب ورودی به پمپ فشار قوی

2-دستگاخ کنترل کننده فشار بالا (High pressure switch): جهت کنترل فشار آب ورودی به مدولها

3- تابلو برق : قابلیت نصب PLC بر روی تابلو برق وجود دارد و قسمتهای مختلف سیستم اسمز معکوس به وسیله تابلو برق کنترل میشود .

و)لوله کشی های ارتباطی سیستم اسمز معکوس

1-فشار پایین : کلیه لوله کشی های ارتباطی از بخش پیش تصفیه میکزونی تا قبل از پمپ فشار قوی از جنس UPVC مارک GFیا FIPساخت کسور سوئیس یا ایتالیا میباشد .

2-فشار بالا : کلیه لوله کشی ها ، شیرآلات ، و اتصالات دستگاه از پمپ فشار قوی تا اب تولیدی و آب دور ریز از نوع استنلس استیل (Staninless steel) با احمل فشاز 20 بار میباشد .

ه)شاسی دستگاه  سیستم اسمز معکوس : ازجنس استنلس استیل و یا از جنس فولاد با پوشش رنگ اپوکسی یا کوره ای میباشد .
