دریچه آب بند (Sluice Gate)

دریچه آب بند چیست :

دریچه آب بند سازه های هیدرولیکی هستند که برای کنترل جریان ورودی و یا تغییر مسیر در تصفیه خانه ها ی آب و فاضلاب ، کانال ها و رود خانه ها  استفاده میشود . این دریچه ها با داشتن قابلیت تنظیم ارتفاع بازشدگی ، امکان عبور آب با دبی مشخص را فراهم می کنند .   شرکت زرین آب ژرف با سابقه طولانی می تواند تمامی سفارشات در زمینه طراحی ، ساخت و نصب انواع دریچه آب بند جهت تصفیه خانه های آب و فاضلاب را با بهترین متریال موجود در کشور و بالاترین استاندارد تهیه و تولید نماید .

بدنه اصلی دریچه های آب بند :

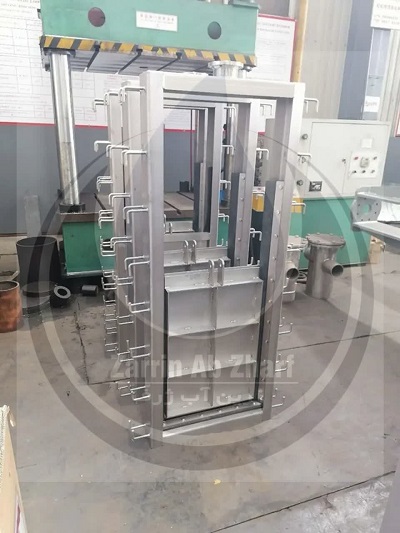

 دریچه‌های آب بند اساساً  دارای صفحات فلزی و یا استیل  هستند که در یک قاب قرار گرفته و می‌توانند به صورت عمودی  در مسیر جریان آب قرار گیرند. با بالا و پایین بردن این صفحات، می‌توان میزان بازشدگی دریچه و در نتیجه دبی جریان آب عبوری را کنترل کرد. مکانیزم‌های مختلفی برای بالا و پایین بردن  صفحه دریچه‌ها وجود دارد، از جمله سیستم‌های دستی (فلکه چدنی ) ، بوسیله گیربکس دستی و یا برقی

انواع دریچه آب بند  :

1-دریچه آب بند کشویی

2-دریچه سه طرف آب بند

3-دریچه چهار طرف آب بند

4-استاپ لاگ

دریچه آب بند کشویی :

این نوع دریچه ها ساده ترین نوع دریچه محسوب میشود ودارای یک تیغه متحرک که بصورت عمودی در قاب طراحی شده بالا و پایین می رود و می تواند میزان جریان سیال را تنظیم نماید . از دریچه های آب بند کشویی در کانالهای آبیاری کشاورزی نیز برای کنترل جریان آب و یا تغییر مسیر جریان آب نیز استفاده میشود .

دریچه سه طرف آب بند :

 دریچه سه طرف آب‌بند با عملکردی ایمن و قابل اطمینان، نقشی کلیدی در حفظ سلامت و کارایی تصفیه‌خانه‌ها ایفا می‌کند. با توجه به اهمیت آب در زندگی بشر و همچنین نیاز روزافزون به تصفیه آب، این نوع دریچه‌ها از اهمیت ویژه‌ای برخوردار هستند و همواره مورد توجه متخصصان صنعت آب و فاضلاب قرار دارند. در نتیجه، می‌توان گفت که دریچه سه طرف آب‌بند یکی از اجزای حیاتی و ضروری در صنعت تصفیه آب و فاضلاب  به شمار می‌رود.از این نوع دریچه ها برای تنظیم جریان سیال در کانالهای تصفیه خانه آب و فاضلاب استفاده می شود .

طرزکاردریچه سه طرف آب بند :

در این نوع دریچه ها صفحه متحرک دریچه به میل پیچ متصل است و با چرخاندن فلکه که در بالای قاب دریچه تعبیه شده تیغه دریچه بالا و پایین می رود . برای آب بندی بهتر صفحه متحرک دریچه بر روی آن لاستیکهایی مخصوص به شکل p نصب میشود .

دریچه چهار طرف آب بند :

این نوع دریچه ها روی لوله های ایستگاه پمپاژ و مخازن تصفیه خانه های آب و فاضلاب شهری برای قطع و وصل جریان سیال استفاده میشود .

بخش های اصلی تشکیل دهنده دریچه آب بند :

1-قاب دریچه آب بند : معمولا قاب دریچه آب بند از ناودانی و یا ورق خم شده به شکل ناودانی ساخته می شود .

2-صفحه متحرک دریچه آب بند : این صفحه همانطور که گفته شد در قاب حرکت میکند و وظیفه اصلی کنترل جریان سیال را به عهده دارد .

3-لاستیک آب بندی صفحه متحرک دریچه های آب بند : این لاستیک ها معمولا به شکل p هستند و اندازه و ضخامت آنها متناسب با ابعاد دریچه تغییر است  .

4- فلکه دستی : این فلکه ها از جنس چدن است ، دریچه هایی که بصورت دستی کنترل می شود استفاده می شود .

الکتروموتورگیربکس : دریچه هایی که ابعاد آنها بزرگ بوده و یا دریچه هایی بر روی لوله در انتهای مخزن هستند ، جهت کنترل و حرکت صفحه متحرک دریچه از الکتروموتور گیربکس برقی و یا گیربکس دستی استفاده می شود .

شافت دریچه آب بند : برای انتقال نیرو و حرکت دادن صفحه متحرک و انتقال نیرو از فلکه دستی  و یا گیربکس به صفحه متحرک  از میل پیچ های دنده کبریتی استفاده می شود جنس این میل پیچ ها جهت جلوگیری از خوردگی و زنگ زدن از استنلس استیل 316 استفاده می شود .

ویژگی و مزایای دریچه آب بند :

1-نگهداری و نصب آسان

2- قابلیت نصب الکتروموتور گیربکس و کنترل از راه دور

3-قابلیت استفاده در ایستگاه های پمپاژ آب و کانالهای آبیاری و کانال های تصفیه خانه های فاضلاب

4-تنظیم جریان ورودی و یا حتی قطع جریان سیال

کاربرد دریچه های آب بند :

دریچه‌های آب بند در طیف وسیعی از کاربردهای هیدرولیکی مورد استفاده قرار می‌گیرند. از جمله مهم‌ترین کاربردهای این دریچه‌ها می‌توان به مدیریت منابع آب، آبیاری، کنترل سیلاب و تصفیه خانه های فاضلاب و تصفیه خانه های آب  اشاره کرد. در مدیریت منابع آب، از دریچه‌های آب بند برای تنظیم سطح آب در مخازن، دریاچه‌ها و رودخانه‌ها استفاده می‌شود. در آبیاری، از این دریچه‌ها برای توزیع آب به مزارع و باغات استفاده می‌شود. در کنترل سیلاب، دریچه‌های آب بند برای تنظیم دبی جریان آب در رودخانه‌ها و جلوگیری از طغیان آنها استفاده می‌شوند.

مزایا و معایب دریچه آب بند :
استفاده از دریچه‌های آب بند مزایای زیادی دارد. از جمله مهم‌ترین مزایای این دریچه‌ها می‌توان به کنترل دقیق جریان آب، قابلیت تنظیم دبی جریان، سهولت نصب و بهره‌برداری، دوام بالا و هزینه نگهداری پایین اشاره کرد. با این حال، دریچه‌های آب بند معایبی نیز دارند. از جمله مهم‌ترین معایب این دریچه‌ها می‌توان به احتمال انسداد توسط رسوبات و زباله‌ها، نیاز به تعمیرات دوره‌ای و احتمال خرابی در اثر ضربه یا خوردگی اشاره کرد.

عوامل مهم در خرید دریچه آب بند :

انتخاب دریچه آب‌بند مناسب برای تصفیه‌خانه‌های فاضلاب و آب، یکی از حیاتی‌ترین تصمیمات در طراحی و بهره‌برداری این تاسیسات است. این دریچه‌ها نقش کلیدی در کنترل جریان، جلوگیری از نفوذ آب‌های سطحی و زیرزمینی، و حفظ بهداشت محیط ایفا می‌کنند. در نظر گرفتن عوامل مختلفی چون جنس مواد، مقاومت در برابر خوردگی، قابلیت اطمینان مکانیکی، و سهولت نگهداری، می‌تواند به طور مستقیم بر عملکرد بلندمدت و هزینه‌های عملیاتی تصفیه‌خانه تأثیر بگذارد.یکی از مهم‌ترین فاکتورها در انتخاب دریچه آب‌بند، جنس مواد اولیه آن است. با توجه به محیط خورنده و تهاجمی موجود در تصفیه‌خانه‌ها، استفاده از موادی مانند فولاد ضد زنگ با گرید بالا (مانند 316L) یا پلیمرهای مقاوم در برابر مواد شیمیایی، امری ضروری است. این مواد باید قادر به تحمل تماس مداوم با فاضلاب، مواد گندزدا، و تغییرات دما و فشار باشند. همچنین، طراحی دریچه باید به گونه‌ای باشد که کمترین اصطکاک را با جریان سیال ایجاد کرده و از تجمع رسوبات جلوگیری کند، که این خود به افزایش عمر مفید و کاهش نیاز به تمیزکاری مکرر کمک می‌کند.عملکرد مکانیکی و قابلیت اطمینان دریچه آب‌بند نیز از اهمیت بالایی برخوردار است. دریچه‌ها باید قادر به باز و بسته شدن روان و بدون گیر باشند و در حالت بسته، آب‌بندی کامل را تضمین کنند. سیستم‌های محرک دریچه‌ها، چه دستی و چه اتوماتیک، باید از استحکام کافی برخوردار باشند و در برابر ضربه و ارتعاشات احتمالی مقاوم عمل کنند. سازندگان معتبر معمولاً دریچه‌هایی را ارائه می‌دهند که با استانداردهای بین‌المللی مطابقت داشته و تست‌های کیفی دقیقی را پشت سر گذاشته‌اند، که این امر اطمینان از عملکرد صحیح و طولانی‌مدت را افزایش می‌دهد.در نهایت، سهولت نصب، نگهداری و تعمیرات، عامل دیگری است که نباید از آن غافل شد. دریچه‌هایی که طراحی ماژولار دارند و قطعات آن‌ها به راحتی قابل تعویض هستند، می‌توانند هزینه‌های نگهداری را به طور قابل توجهی کاهش دهند. همچنین، دسترسی آسان به مکانیزم‌های تنظیم و روغن‌کاری، و در دسترس بودن قطعات یدکی، از مواردی هستند که در انتخاب نهایی دریچه آب‌بند باید مد نظر قرار گیرند تا در صورت بروز هرگونه مشکل، عملیات تعمیر و نگهداری به سرعت و با کمترین اختلال در روند تصفیه انجام پذیرد.

طراحی دریچه آب بند کانال تصفیه خانه  آب و فاضلاب :

در سال‌های اخیر، پیشرفت‌های زیادی در طراحی و ساخت دریچه‌های آب بند صورت گرفته است. از جمله این پیشرفت‌ها می‌توان به استفاده از مواد مقاوم‌تر در برابر خوردگی، طراحی‌های هیدرودینامیکی بهینه، سیستم‌های کنترل پیشرفته و استفاده از مدل‌سازی کامپیوتری برای بهینه‌سازی عملکرد دریچه‌ها اشاره کرد. این پیشرفت‌ها منجر به افزایش کارایی، دوام و قابلیت اطمینان دریچه‌های آب بند شده است.

قیمت دریچه آب بند  :

قیمت دریچه آب بند  به جنس بدنه ، ابعاد واندازه دریچه ،نحوه کنترل دریچه و ... بستگی دارد شرکت زرین آب ژرف در پیشنهاد های فنی خود تمام مشخصات را با جزئیات سفارش به خریدار  اعلام نماید تا از ابهامات جلوگیری بعمل آید .
